Breitband-Filter-Rechner
RG = RL Bandbreite Frequenz DG0SA
Ω KHz MHz C in pF und L in µH und R in Ω
Alle Eingaben mit Punkt, kein Komma!

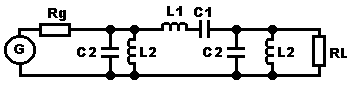

PI-Schaltung nix
L1 L2 C1 C2

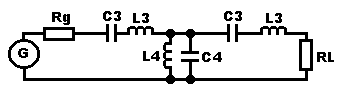

T-Schaltung nix
L3 L4 C3 C4

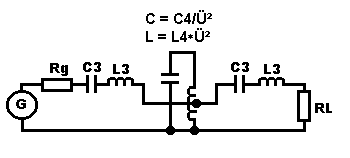

Dies ist keine Schaltung für schmale Filter! Die Werte für L2 bzw. L4, C2 und C4 kann man positiv beeinflussen, indem diese Spulen eine Anzapfung erhalten. PI-Schaltung, T-Schaltung. (ARRL-HANDBOOK, Chapter 16, site 16.16). Je nach Übersetzungsverhältnis wird L2 bzw. L4 um dessen Quadrat größer, C2 bzw. C4 kleiner. Beispiel: 1:2, also bifilar, L2 und L4 viermal größer, C2 und C4 nur noch ein Viertel. Nur wird es dann Probleme mit der Durchlaßkurve bei hohen Frequenzen geben, da die Serienresonanz der Spulen die Wirkung von C2 bzw. C4 kaputtmacht. Ich habe schon mit Übersetzungsverhältnissen von 1:5 gebaut, nahe der Mittenfrequenz des Filters ist alles in Ordnung, aber dann kommt ein Pol und dann geht es wieder hoch mit der Kurve.
