Arbeiten zwei Stationen mit Kilowatt-Endstufen auf benachbarten Bändern in geringer Entfernung, so werden sie sich stören. Die Empfänger werden zugestopft. Oft wird auch festgestellt, dass der eine TRX das Signal des anderen TRX abregelt. Abhilfe schaffen "Band Pass Filters". Sie werden zwischen Endstufe und Antenne geschaltet. Im Durchlaßbereich ist ihre Dämpfung gering, im Sperrbereich dagegen ausreichend hoch (25 dB - 50 dB). Die Filter enthalten High-Q Bauelemente: die Kondensatoren sind "doorknob" und die Spulen sind auf Kerne Micrometals Iron Powder 17er Material gewickelt bzw Luftspulen mit bis zu 3mm Kupferrohr. Die Filter sind innerhalb des Gehäuses auf Leiterplatten aus Epoxyd-Glashartgewebe FR4 montiert.
Das kommerziell hergestellte Gehäuse besteht aus Aluminiumblech. Die Anschlüsse sind 50 Ω (PL), PTFE-isoliert, Stift vergoldet. Die Filter sind optimiert, weisen brauchbare Dämpfungswerte zu den Nachbarbändern, auch WARC!, auf.

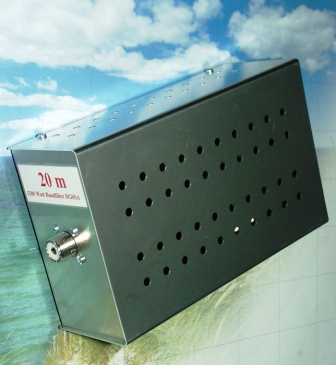

Ansicht Filter 1200Watt
Besonders schwierig ist es, Filter zu bauen, die auch zu den unmittelbaren Nachbarbändern trennen, z.B. das 20m-Filter zum 17m-Band und zum 30m-Band. Wenn zugleich die Dämpfung im Band kleiner als 0,3 dB sein soll, wird der Aufwand recht groß. Mir ist nicht bekannt, dass solche Filter anderswo in Deutschland erhältlich sind. Durch die geringe Durchgangsdämpfung im Band bleiben die Verluste, die Wärmeentwicklung klein.
Besonders weise ich auf die Filter für Triplexer hin, um Dreibandantennen mit nur einer Ableitung auch mit drei TRX bedienen zu können. Ich biete sie an für Triplexer 20m/15m/10m oder 30m/17m/12m. Sie unterscheiden sich von den Bandpass-Filtern durch besonders hohe Unterdrückung der Triplexer-Bänder.

Auf Anfrage baue ich nachfolgende Filter. Wer diese Filter haben möchte, schickt bitte eine mail an mich! Lieferzeit anfragen.

Porto und Verpackung Deutschland, Ausland bitte anfragen 6,00-15,00 € je nach Wert und Gewicht

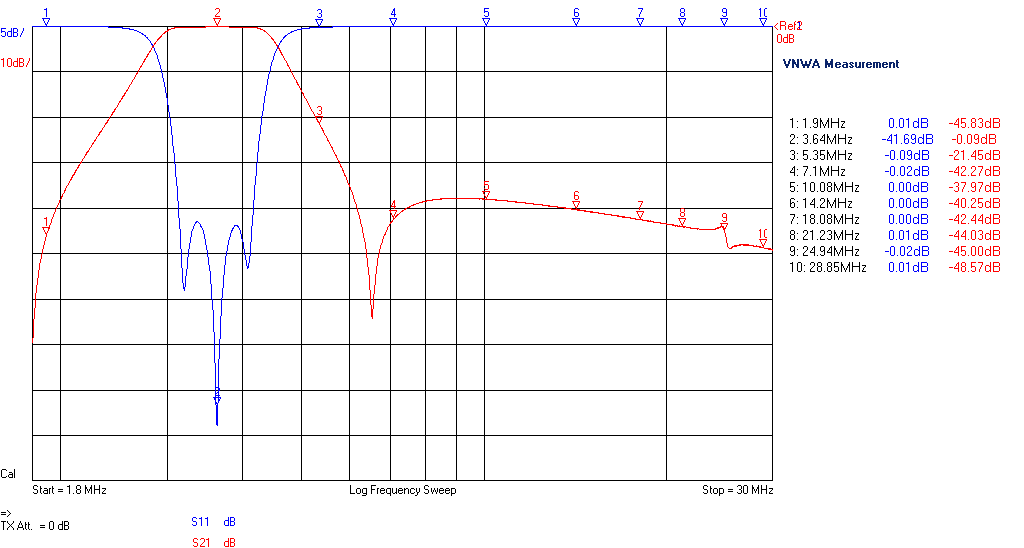

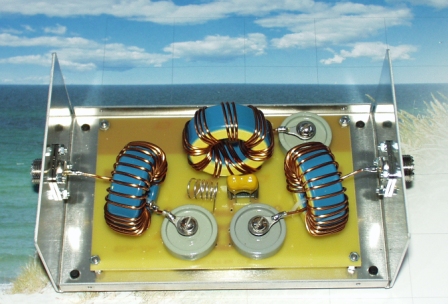

einsatzbereite 4-Kreis-Bandpass-Filter 1200 Watt mit optimierter Durchlasskurve,
s21 < 0,3 dB, SWR < 1,2, Impedanz 50 Ω,
SO239 Buchsen (PTFE Isolation, vergoldeter Mittelstift)		 160m, 80m, 60m
je Einzelfilter		 130,00 €

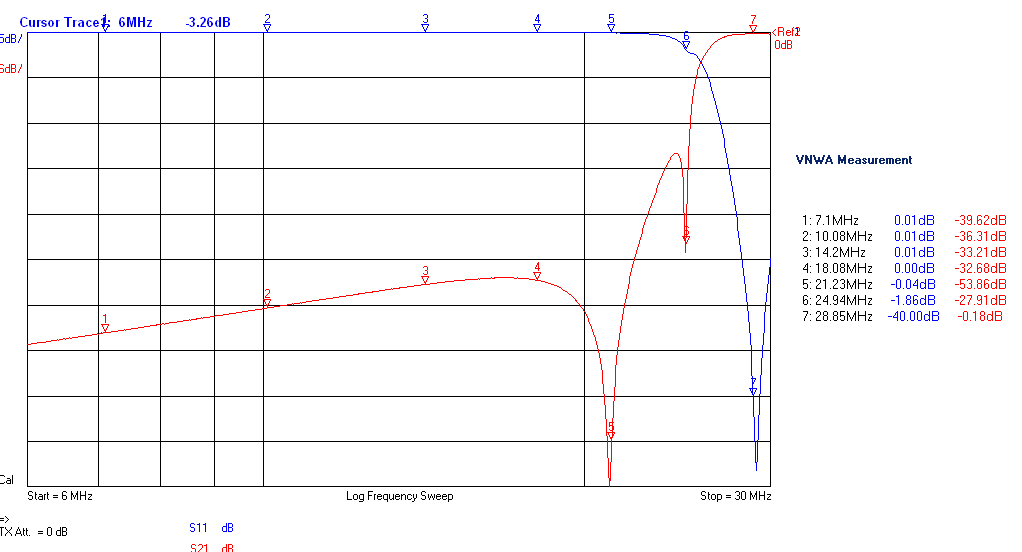

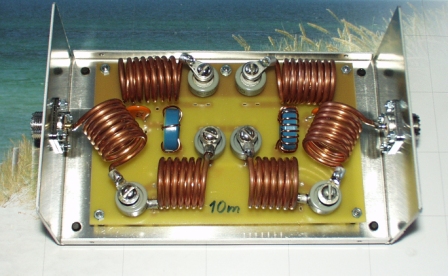

einsatzbereite 7-Kreis Bandpass-Filter 1200 Watt mit optimierter Durchlasskurve,
s21 < 0,3 dB, SWR < 1,2, Impedanz 50 Ω,
SO239 Buchsen (PTFE Isolation, vergoldeter Mittelstift)		 160m, 80m, 40m, 30m, 20m, 17m, 15m, 12m, 10m
je Einzelfilter		 195,00 €
Filtersatz 7 Kreis-Bandpassfilter 1200 Watt 80m, 40m, 20m, 15m, 10m
5 Filter insgesamt		 975,00 €
Filtersatz 7 Kreis-Bandpassfilter 1200 Watt 160m, 30m, 17m, 12m
4 Filter insgesamt		 780,00 €
einsatzbereite 7-Kreis Bandpass-Filter für Triplexer, 1200 Watt mit optimierter Durchlasskurve,
s21 < kleiner 0,3 dB, SWR < 1,2, Impedanz 50 Ω,
SO239 Buchsen (PTFE Isolation, vergoldeter Mittelstift)		 20m, 15m, 10m
drei Filter gesamt		 585,00 €
einsatzbereite 7-Kreis Bandpass-Filter für Triplexer, 1200 Watt mit optimierter Durchlasskurve,
s21 < kleiner 0,3 dB, SWR < 1,2, Impedanz 50 Ω,
SO239 Buchsen (PTFE Isolation, vergoldeter Mittelstift)		 30m, 17m, 12m
drei Filter gesamt		 585,00 €
