Bitte per e-mail bestellen. nix Bezahlung bitte 14 Tage nach Lieferung.
CD Vortrag "Sende- und Empfangsstörungen beseitigen" 0,00 €
Porto und Verpackung . 6,00 € (nur Deutschland)
Ringkerne, außen (A), innen (B), hoch (C) nix
AL-Wert (nH/N²): 1380 A = 61 mm, B = 35,5 mm, C = 20 mm
ideal für Balun Christian-Koppler >800 Watt nix
7,00 €
AL-Wert (nH/N²): 640 A = 61 mm, B = 35,5 mm, C = 12,7 mm
ideal z.B. für Balun 50/50, 800 Watt nix
4,00 €
AL-Wert (nH/N²): 650 A = 40,6 mm, B = 27,4 mm, C = 15 mm
ideal z.B. für Balun 50/50, 400 Watt nix
3,60 €

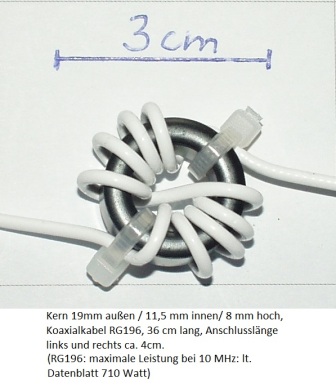

AL-Wert (nH/N²): 277 A = 19,0 mm, B = 11,5 mm, C = 8 mm
ideal z.B. für Balun <100 Watt nix
1,70 €
Satz Ringkerne 3 x 60mm, 6 x 40 mm, zur Entstörung (enthält nicht mehr die geteilten Kerne!)
zur elektromagnetischen Entstörung von Fernseher, Computer, Schaltnetzteile, Energiesparlampen usw. nix
30,00 €

Anwendung in EMV-Entstörmaßnahmen und als Balun:
Durch den hohen Oberflächenwiderstand (>1MOhm) sind Kriechströme ausgeschlossen.
Das zu entstörende Kabel, die zu entstörende Leitung wird durch den Kern gezogen. Bei "dicken" Steckern hat sich der geteilte Ringkern bewährt.
Im Kurzwellenbereich sind mindestens 5 Windungen , besser 10 Windungen zur wirksamen Entstörung erforderlich.
Anwendung als Breitbandübertrager:
Die primäre Wicklung muss den ganzen Kernumfang umfassen.
3,5 MHz bis 50 MHz: 8 - 10 Windungen für 50 Ω Anschluss
1,8 MHz bis 50 MHz: 12 Windungen für 50 Ω Anschluss
siehe auch:
Bauanleitungen, Artikel CQDL usw.
Vortrag 2011 Rügen beachten!
